微型直流電機內部結構及電機原理
微型直流電機內部結構與電機原理是怎樣的?今天五顆星空心杯減速電機廠家與大家簡單分享一下：
空心杯電機采用無鐵芯轉子，也稱空心杯轉子，在結構上突破了傳統電機的轉子結構;空心杯電機屬于直流永磁伺服和控制電機，也可以歸類為微型電機。
一、空心杯電機結構

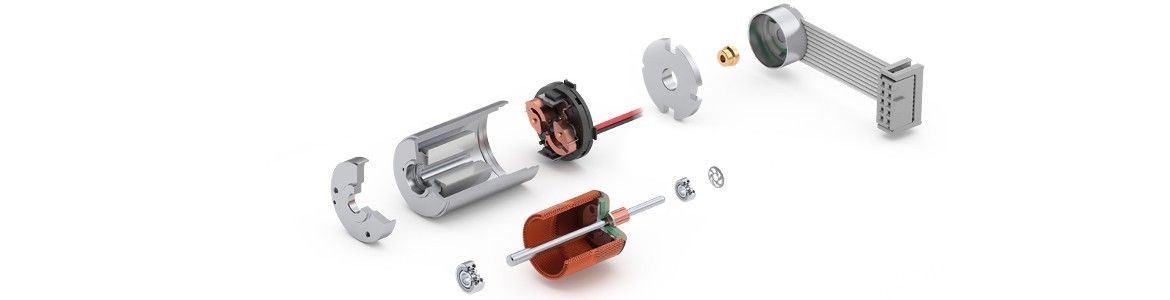

空心杯形電動機的結構由：后蓋、端子、電刷端蓋、電刷、換向器、杯形繞組(轉子)、軸、墊片、滑動軸承、外殼、磁鐵(定子)、法蘭、定位環組成。定子由永磁體、外殼和法蘭組成。外殼提供恒定的磁場，使電機無鐵損。
沒有軟磁齒，產生的扭矩均勻，即使在低速下也能平穩運行;在更高的速度下，電機可以減少振動和噪音;帶繞組和換向器的轉子，繞組通過所謂的換向器板連接到軸;線圈在磁鐵和外殼之間的氣隙中移動，換向系統使用一對貴金屬電刷來減少電刷火花，減少的電刷火花產生更少的電磁輻射。
二、空心杯電機原理
空心杯電機在結構上突破了傳統電機的轉子結構，采用無鐵芯轉子，又稱空心杯轉子。
這種轉子結構完全消除了鐵芯形成的渦流造成的功率損失，同時微型直流電機其重量和轉動慣量也大大降低，從而減少了轉子自身的機械能損耗。所以空心杯電機屬于直流、永磁、伺服微特電機。
